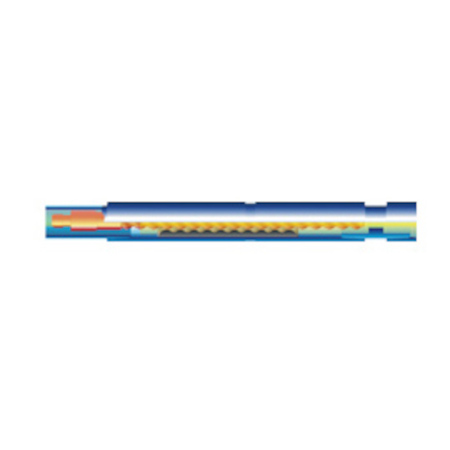

Гидравлическая часть к насосам типа ВНО

Назначение и конструкция:

Гидравлическая часть типа ВНО входит в состав погружной установки для добычи нефти.

Установка - погружной агрегат с электрооборудованием (станция управления и электропривод), расположенным на поверхности. Гидравлическую часть, состоящую из пары винт-обойма опускают в скважину раздельно: сначала обойму на насосно-компрессорных трубах, по которым из скважин подается пластовая жидкость, затем винт на штангах.

Гидравлическая часть типа ВНО предназначена для откачки пластовой жидкости насосными установками с верхним приводом из нефтяных скважин с внутренним диаметром обсадных труб не менее 121,7 мм по ГОСТ 633-80.

Перекачиваемая жидкость:

Характеристика пластовой жидкости:

• кинематическая вязкость, м²/с - 1*10^-3
• динамическая вязкость, сПз - 103
• газосодержание, % по объёму не более - 50
• вода, по объёму, % не более - 99
• механические примеси, г/л не более - 0,8
• температура, К(°С) не более - 343(70)

Условные обозначения:

Например: ВНО М XX XX XX

где ВНО - Одновинтовой однопоточный погружной насос с поверхностным приводом с однозаходным винтом.
М - обозначает многозаходные рабочие органы.
ХХ - Округленная минимальная величина подачи насоса, м³/сут, при дифференциальном давлении Р=100 бар при перекачивании масла с кинематической вязкостью v=21·10^-6м²/с =" 3°ВУ при частоте вращения винта "3,83 с^-1(230 об/мин.)
ХХ - Напор насоса, м. в. ст.
ХХ - Климатическое исполнение и категория размещения по ГОСТ 15150-69.
