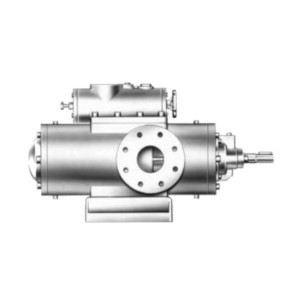

Трехвинтовые насосы ALLWEILER SM (F/H/S)

Винтовые насосы среднего уровня давления серии SM от компании Allweiler предназначены для работы с веществами различной природы в широком диапазоне вязкости и температурных значений. Самовсасывающиеся, применяются в приложениях с высокими скоростями потоков в большом спектре отраслевых направлений. В основе конструкции ротора три винта: один главный приводной винт и два с холостым ходом для уплотнения. Вращение винтов осуществляется без механического воздействия относительно друг друга, что позволяет сохранять низкие показатели шума и вибрации. Особо прочный дизайн с использованием закаленных материалов, механическое уплотнение вала. Все структурные компоненты отлично сбалансированы, осевые нагрузки сглаживаются, радиальные нагрузки исключены.

Возможна как сухая, так и практичная погружная установка насоса в резервуаре, доступно несколько типов монтажных решений - SMH, SMF, SMS.

Для перекачки веществ затвердевающих при охлаждении могут быть встроены нагревательные системы (электрические, паровые или жидкостные нагреватели). В качестве привода используются стандартные трехфазные электродвигатели с конструкцией B3 или V1, с защитой корпуса уровня IP54. Опционально в комплектацию может быть включена муфта с проставкой.

Перекачиваемые среды:

Химически нейтральные, смазочные вещества, например, мазуты, смазочные масла, гидравлические масла, масла для смазки и охлаждения режущего инструмента, рефрижераторные масла, охлаждающие масла, воск, смоляные масла, многоатомные спирты, изоцианаты, краски, лаки.

Основные области применения:

Теплотехника, гидравлика, машиностроение, общее промышленное оборудование, химическая и нефтехимическая промышленность, оборудование для судостроения и техника морского бурения.

Ограничения:

отсутствие абразивных частиц, контакт с химически агрессивными агентами.

Конструктивные особенности:

• Конструкция с плитой основания (насос и двигатель установлены на плиту основания).
• Закрепление на цоколе.
• "Сухой" монтаж.
• Вертикальный монтаж.
• Горизонтальный монтаж.
• Разборная муфта (опционально).

Технические характеристики:

• Объемный расход: до 2170 л /мин;
• Давление подачи (PD): до 120 бар;
• Дифференциальное давление: до 120 бар;
• Вязкость жидкости: 1 - 5000 мм²/с;
• Температура жидкости: до 250 °C;
• Скорость: до 3600 об/мин;
• Установка: сухая, погруженная, горизонтальная / вертикальная.
